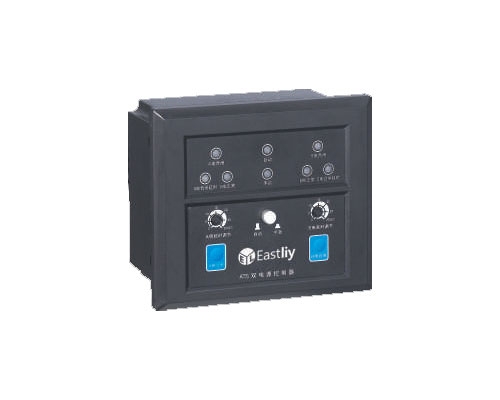

LYCU-A controller

LYCU-A controller

■LYCU-A controller function

.指示当前接入电源的状态；
.指示当前开关工作的状态；
.任一路电源停止供电时，其控制开关自动转换至另一路电源输出向负载供电；
.任一路电源出现失压、欠压、缺相等故障时，其控制开关自动转换另一路电源输出；
.两路电源同时供电时，其控制开关转换至主电源输出(自投自复型)，用户可提出自投不自复 型或备电优先型；
.可提供30S以内的强制可调延时；
.手动、自动两种操作模式，可手动强制转换

■LYCU-A型控制器接线端子示意图

a、A1，B1，C1，N1接主电源三相四线，若是三相三线，则N1接地；
b、A2,B2,C2,N2接备有电源三相四线，若是三相三线，则N2接地；
c、L1经开关内部辅助触点接主电源A相，为主电源合闸指示；
d、L2经开关内部辅助触点备用电源A相，为备用电源合闸指示；
e、M1，M2，M3，M4为开关量输出端子。


LYCU-A型智能控制器安装开孔图
(总深度76mm ,安装柜体内深度65mm)
